Cos’è una scheda madre?
Una scheda madre, nota anche come scheda madre o scheda di sistema, è la scheda a circuito stampato centrale (PCB) di un computer o di altri dispositivi elettronici. Funge da spina dorsale che interconnette e supporta tutti i componenti e i sottosistemi essenziali, consentendo loro di comunicare e funzionare insieme.
La scheda madre ospita la CPU (Central Processing Unit), la RAM (Random Access Memory) e vari chipset che gestiscono il flusso di dati tra il processore, memoriae dispositivi periferici. Contiene anche slot di espansione per schede aggiuntive, come schede grafiche, schede audio e schede di rete, che migliorano le capacità del sistema. Inoltre, la scheda madre fornisce connettori per dispositivi di archiviazione come SSD e al HDD, così come porte per periferiche esterne, inclusi USB dispositivi, tastiere e monitor.
Il design e l’architettura della scheda madre determinano la compatibilità e le prestazioni dell’intero sistema, influenzando fattori quali velocità di elaborazione, capacità di memoria e opzioni di connettività. Essendo un componente cruciale, la scheda madre svolge un ruolo vitale nel determinare la funzionalità complessiva e l’aggiornabilità del computer.
Come funziona una scheda madre?
Una scheda madre funziona fungendo da piattaforma centrale che collega tutti i componenti di un computer, consentendo loro di comunicare e funzionare insieme in modo efficace. Ecco come funziona:
- Integrazione dei componenti. La scheda madre integra i componenti essenziali del computer, tra cui CPU, RAM, dispositivi di archiviazione e interfacce periferiche. Fornisce prese e slot in cui è possibile installare questi componenti. La CPU è alloggiata in un socket dedicato, mentre la RAM è inserita negli slot di memoria. I dispositivi di archiviazione come SSD e HDD sono collegati tramite SATA o NVMe interfacce.
- Distribuzione dell’energia. La scheda madre riceve alimentazione da alimentatore (PSU) e lo distribuisce ai vari componenti. Dispone di connettori di alimentazione che forniscono la tensione necessaria alla CPU, alla RAM e ad altri componenti critici. I regolatori di tensione della scheda madre assicurano che vengano forniti i livelli di potenza corretti a ciascun componente.
- Comunicazione dei dati. La scheda madre facilita la comunicazione dei dati tra CPU, memoria e dispositivi periferici tramite bus e percorsi dati. Il chipset, spesso diviso in northbridge e northbridge (nelle architetture più vecchie), gestisce il flusso di dati tra CPU, RAM e scheda grafica (northbridge) e altre periferiche come dispositivi di archiviazione e porte USB (southbridge).
- BIOS / UEFI. La scheda madre contiene un chip firmware, noto come BIOS (sistema di input/output di base) or UEFI (interfaccia firmware estensibile unificata), che inizializza e testa i componenti hardware durante il processo di avvio. Fornisce inoltre un’interfaccia utente per la configurazione delle impostazioni hardware e la gestione dei dispositivi di avvio.
- Connessioni periferiche. La scheda madre include una varietà di porte e connettori per dispositivi esterni, come porte USB, jack audio, interfacce di rete e uscite video. Dispone inoltre di slot di espansione (come gli slot PCIe) in cui è possibile installare schede aggiuntive, come schede grafiche o schede audio, per migliorare la funzionalità del sistema.
- Gestione dell’orologio e del timing. La scheda madre controlla i tempi della CPU e di altri componenti attraverso un generatore di clock integrato. Garantisce che tutte le parti del sistema funzionino in sincronia, coordinando i tempi delle attività di trasferimento ed elaborazione dei dati.
- Raffreddamento e monitoraggio della temperatura. La scheda madre supporta l’installazione di soluzioni di raffreddamento, come ventole della CPU o sistemi di raffreddamento a liquido, e spesso include sensori di temperatura che monitorano i livelli di calore di vari componenti. Queste informazioni vengono utilizzate per regolare la velocità della ventola e prevenire il surriscaldamento.
Componenti della scheda madre

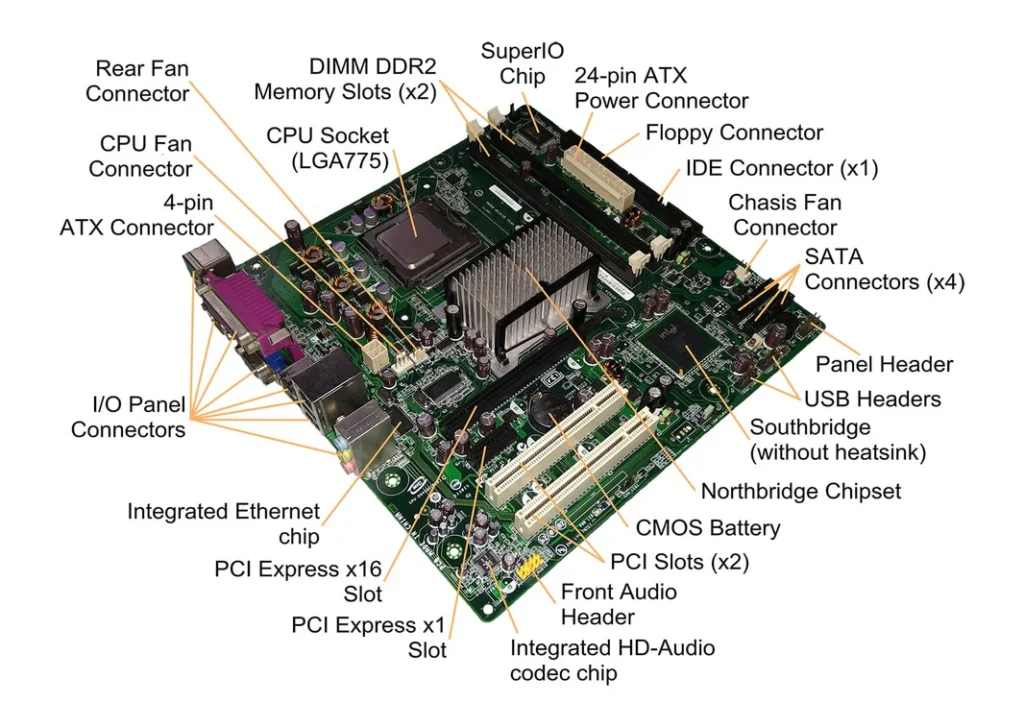

Ecco un elenco dettagliato e una spiegazione dei componenti chiave presenti su una scheda madre.
Presa per unità di elaborazione centrale (CPU).
Il socket della CPU è l’interfaccia che collega il processore alla scheda madre. Protegge fisicamente la CPU e stabilisce collegamenti elettrici per il trasferimento dei dati tra la CPU e altri componenti. Il tipo di socket (ad esempio LGA, AM4) deve corrispondere al modello di CPU.
chipset
Il chipset è una raccolta di circuiti integrati che gestiscono il flusso di dati tra CPU, memoria e dispositivi periferici. Solitamente comprende due parti:
- Ponte Nord. Gestisce la comunicazione tra CPU, RAM e scheda grafica.
- ponte sud. Gestisce le connessioni a dispositivi a velocità inferiore come unità SATA, porte USBe audio integrato.
Slot per memoria ad accesso casuale (RAM).
Gli slot RAM, noti anche come slot DIMM, vengono utilizzati per installare i moduli di memoria. Questi slot forniscono i percorsi attraverso i quali la CPU accede all’archiviazione temporanea dei dati, consentendo un recupero più rapido dei dati durante le attività di elaborazione.
Connettori di alimentazione
I connettori di alimentazione sulla scheda madre ricevono energia dall’alimentatore (PSU) e la distribuiscono a vari componenti. I connettori principali includono:
- Connettore ATX a 24 pin. Fornisce alimentazione alla scheda madre.
- Connettore di alimentazione CPU a 8/4 pin. Fornisce alimentazione aggiuntiva alla CPU.
Slot di espansione
Gli slot di espansione, come PCIe (Peripheral Component Interconnect Express), consentono l’installazione di schede aggiuntive (ad esempio schede grafiche, schede audio, schede di rete). Questi slot espandono le capacità del sistema e forniscono funzionalità aggiuntive.
Connettori del dispositivo di archiviazione
Questi connettori si interfacciano con dispositivi di archiviazione come SSD e HDD. I tipi comuni includono:
- porte SATA. Per il collegamento di dischi rigidi e SSD tradizionali.
- Slot M.2. Per collegare SSD NVMe, offrendo velocità di trasferimento dati più elevate.
Porte di ingresso/uscita (I/O).
Le porte I/O sulla scheda madre consentono il collegamento di periferiche esterne. Questi includono:
- Porte USB. Per collegare dispositivi esterni come tastiere, mouse e unità di archiviazione.
- Jack audio. Per collegare altoparlanti, cuffie e microfoni.
- Ethernet porta. Per connessioni di rete cablate.
- Uscite video (HDMI, DisplayPort, VGA). Per collegare i monitor alla grafica integrata o alla GPU.
Chip BIOS/UEFI
Il chip BIOS (Basic Input/Output System) o UEFI (Unified Extensible Firmware Interface) contiene firmware che inizializza e testa i componenti hardware durante il processo di avvio. Fornisce inoltre un’interfaccia utente per la configurazione delle impostazioni hardware.
Soluzioni di raffreddamento
La scheda madre include connettori per ventole e supporta varie soluzioni di raffreddamento, come aria o refrigeratori di liquidi. Questi componenti sono fondamentali per mantenere temperature ottimali per la CPU e altre parti che generano calore.
Audio integrato
Molte schede madri sono dotate di chip audio integrati che gestiscono l’uscita audio senza bisogno di una scheda audio separata. Questi includono condensatori audio e porte per il collegamento di altoparlanti e microfoni.
Batteria CMOS
La batteria CMOS alimenta il firmware del BIOS, mantenendo le impostazioni di sistema come data e ora anche quando il computer è spento. In genere è una piccola batteria a forma di moneta.
VRM (modulo regolatore di tensione)
Il VRM è responsabile della regolazione della potenza fornita alla CPU e ad altri componenti, garantendo un livello di tensione stabile. Questo è fondamentale per mantenere la stabilità e le prestazioni del sistema, specialmente durante l’overclocking.
Intestazioni e connettori
Vari header e connettori sulla scheda madre consentono connessioni e personalizzazioni aggiuntive:
- Intestazioni USB. Per il collegamento delle porte USB del pannello frontale.
- Intestazioni dei tifosi. Per il collegamento e il controllo dei ventilatori del sistema.
- Connettori del pannello frontale. Per pulsanti di accensione, pulsanti di ripristino e LED sul case del computer.
